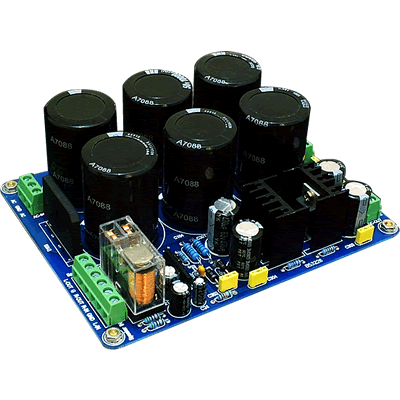

AUDIOPHONICS XDP001 Module d'Alimentation 6x10000µF/50V + 12V


Par sa tension de sortie élevée et ses nombreuses fonctionnalités, le module AUDIOPHONICS XDP001 se révèle redoutable pour alimenter un amplificateur DIY à la fois puissant et fiable.

Grâce à l'utilisation d'un pont de diode 8A 800V d'origine FAIRCHILD, cette alimentation permet en effet d'atteindre une tension redressée de 50V, complétée de sorties +/- 12V générées par 2 régulateurs distincts.

Côté filtrage, ce ne sont pas moins de 6 condensateurs électrolytiques Nippon Chemi-Con  à décharge automatique de chacun 10000uF / 50V qui sont employés.

L'étage de sortie bénéficie en outre d'un filtrage complémentaire réalisé à partir de 4 condensateurs TAIWAN POLYPROPYLENE de chacun 470uF.

Enfin, un relais signé OMRON CORPORATION assure une protection efficace des Haut-parleurs en coupant l'alimentation en moins de 2s lorsqu'une composante continue est détectée dans le signal haut niveau en sortie de l'amplificateur.

Nécessite l'ajout d'un torique de tension 2 X 35V AC maximum pour fonctionner.

Spécifications :

• Tension de Sortie :  50V + 12V Max
• Courant Maximum par Diode :  8.0 Amp
• Tensions d'Alimentation Maximale : 2 x 35V AC
• Dimensions :  138 x 110mm (L x l)
• Poids : 500g
