ELECAUDIO PI-22G Prise Secteur IEC Double Plaquage Argent+Or

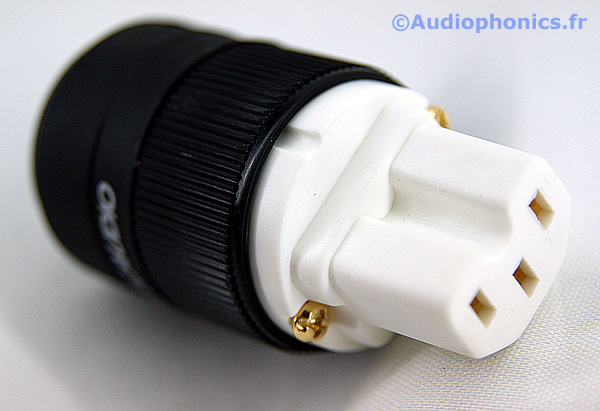

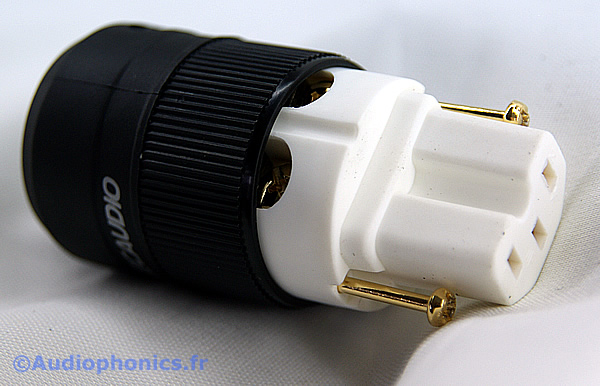

La prise IEC de référence PI-22G se distingue au premier coup d'oeil par son corps en nylon noir anthracite à la finition impeccable et aux proportions idéales.
Frappé d'une sérigraphie argentée au couleur de la marque, ce châssis permet de recevoir les câbles les plus sophistiqués dont le diamètre s'avère souvent incompatible avec les prises secteur conventionnelles.

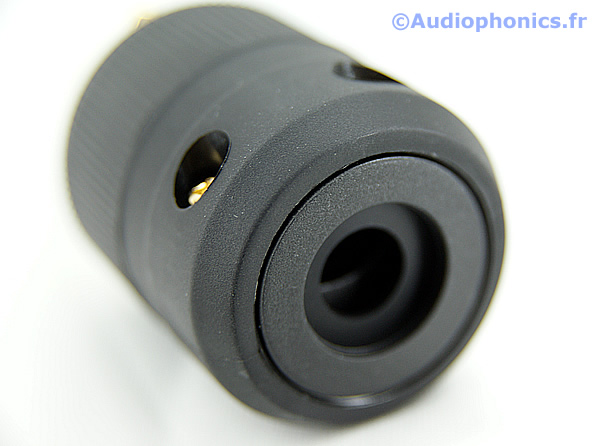

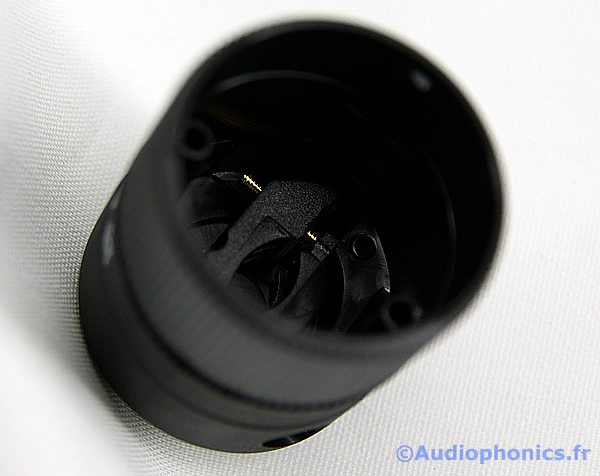

Avec sa bague d'insertion limitant le diamètre à 17mm , secondée d'un serre câble en caoutchouc flexible venant parfaire l'intégration, le PI-22G accueille sans difficulté des câbles de fort diamètre de l'acabit du CS-331B, le câble secteur triple blindage du même constructeur.

Summum du raffinement, toute les pièces métalliques, et notamment les pôles de contact et la mise à la terre, ont bénéficié d'un double plaquage Argent + Or
Cette technique permet d'assurer aux connecteurs un revêtement parfaitement lisse et uniforme, totalement débarrassé des imperfections inhérentes à un plaquage monocouche.
Visuellement, la différence est flagrante, et ce surcroît de zèle dans l'usage de métaux précieux profite également à la longévité du PI-22G immunisé contre toute forme d'oxydation.

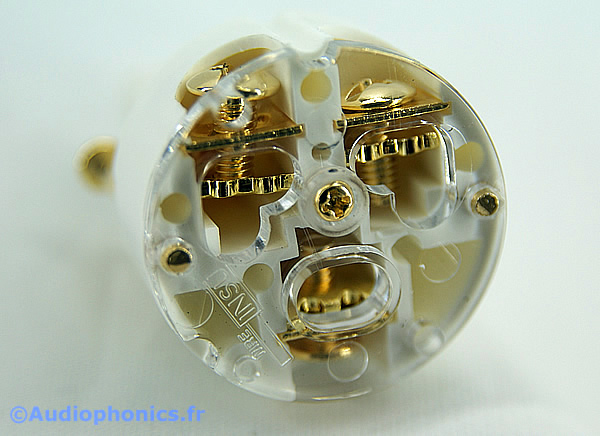

Les bornes de liaison internes méritent également que l'on s'y attarde : Dotées de larges vis de fixation, et donc ne nécessitant aucune soudure, elles sont capables de recevoir des conducteurs de très gros diamètre (jusqu'à 28mm² de section!) dont elles assurent un maintient ferme sur une surface de contact particulièrement large et homogène.

On appréciera enfin le petit schéma directement gravé au sein de la prise, et qui renseigne sur la longueur optimale de câble à dénuder. Puisque l'on vous dit que rien n'a été laissé au hasard...

Spécifications :

• Prises IEC 3 Contacts à Visser
• Double Plaquage : Argent + Or 0.2µ
• Composition des contacts : Alliage de laiton avec 58% de cuivre
• Section Maximale des Conducteurs : 28mm² (6mm de Diamètre)
• Diamètre Maximum du Câble : 17mm
• Tension/Voltage : 16A / 250V
• Longueur Totale : 72mm
• Diamètre : 38mm
• Poids : 110g



Schéma de Câblage
