Kit câble secteur DIY ELECAUDIO PCG9 - 1.50m

Audiophonics commercialise des câbles en kit pour plus de facilité.
Tous les composants nécessaires sont fournis pour construire un câble secteur Haut de gamme complet

Ce kit comprend :

• 1.5m ELECAUDIO CS-331B Câble Secteur Triple Blindage 3x3.50mm²

• 1 x ELECAUDIO PI-22G Prise Secteur IEC Double Plaquage Argent + Or

• 1 x ELECAUDIO PS-22G Prise Secteur Schuko Double Plaquage Argent + Or

ELECAUDIO CS-331B Câble Secteur Triple Blindage 3x3.50mm²	ELECAUDIO PI-22G Prise Secteur IEC Double Plaquage Argent+Or	ELECAUDIO PS-22G Prise Secteur Schuko Double Plaquage Argent+Or
1.5m	x1	x1

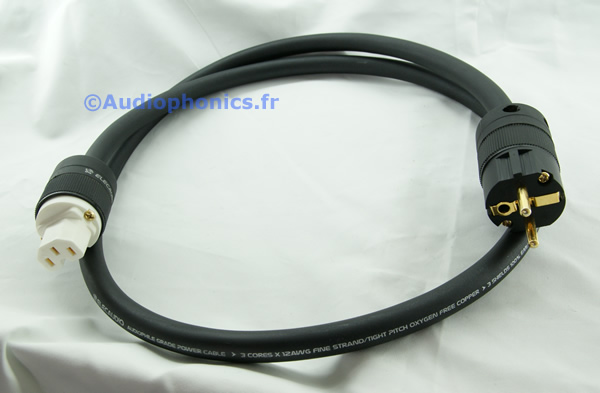

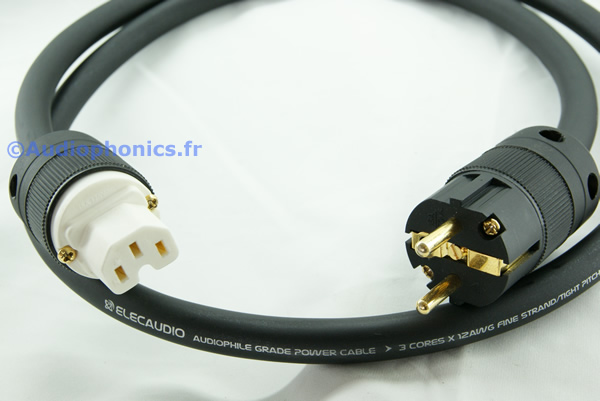

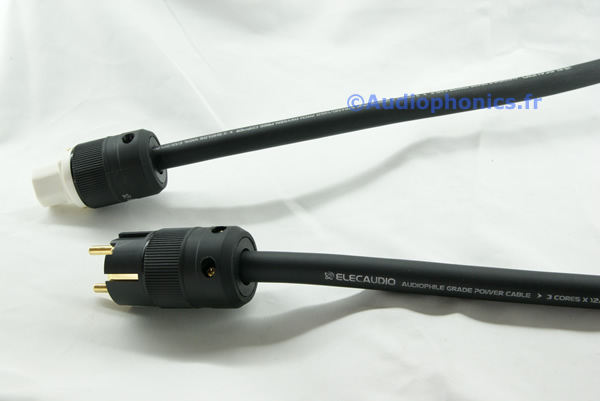

Résultat une fois monté :

Caractéristiques du câble :

• 3 Conducteurs en Cuivre OFC de Chacun 3.5mm² de Section
• Triple blindage et Protection : Feuillard Aluminium, Gaine en Cuivre Tressée, Drain en Cuivre OFC
• Gaines Extérieure en PVC de Forte Épaisseur (3.5mm) Résistante à l'Usure et aux Chocs
• Garniture en Coton
• Finition Haut de Gamme Coloris Noir Scintillant

Spécifications :

• Composition Individuelle des Conducteurs : 7 x 10 Fils de Cuivre OFC de 0.25mm de Diamètre
• Composition de la Gaine de Blindage : 24 x 9 Fils de Cuivre Tressés de 0.12mm de Diamètre
• Diamètre des Conducteurs + Gaines Individuelle PVC : 4.30mm
• Diamètre Total du Câble : 13,5mm
• Coloris Noir Scintillant

Cable vendu également au mètre

Spécifications du connecteur IEC :

• Prises IEC 3 Contacts à Visser
• Traitement des Métaux : Double Plaquage Argent+Or 24k
• Section Maximale des Conducteurs : 28mm² (6mm de Diamètre)
• Diamètre Maximum du Câble : 17mm
• Tension/Voltage : 16A / 250V
• Longueur Totale : 72mm
• Diamètre : 38mm
• Poids : 110g
• Conforme à la norme UL

Connecteur IEC vendu également à l'unité

Spécifications du connecteur schuko :

• Prises Schuko 3 Contacts à Visser
• Traitement des Métaux : Double Plaquage Argent+Or 24k
• Section Maximale des Conducteurs : 28mm² (6mm de Diamètre)
• Diamètre Maximum du Câble : 17mm
• Tension/Voltage : 16A / 250V
• Longueur Totale : 84mm
• Diamètre : 38mm
• Poids : 120g

• Conforme à la norme VDE

Connecteur Schuko vendu également à l'unité

Schéma de Câblage


Tutorial de Montage du Câble

ELECAUDIO CS-331B
